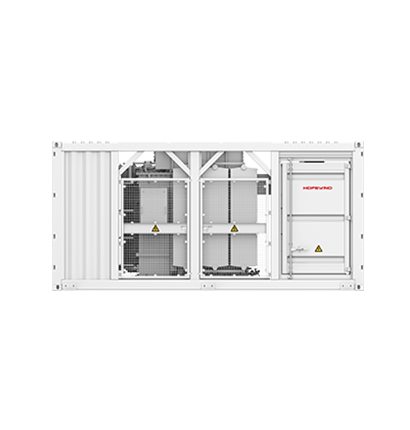

Entrada

Inversores Disponíveis

HSHV385K

Número de Inversores

9

18

24

Alimentação CA @40°C

3465 kVA

6930 kVA

9240 kVA

Chaves LV

MCCB (400 A / 800 Vca / 3P, 9un)

MCCB (400 A / 800 Vca / 3P, 18un)

MCCB (400 A / 800 Vca / 3P, 24un)

ACB (4000 A / 800 Vca / 3P, 1un)

ACB (4000 A / 800 Vca / 3P, 2un)

ACB (4000 A / 800 Vca / 3P, 2un)

Tensão de Entrada Nominal

800 Vca

Saída

Tensão de Saída Nominal

10~35 kV

Frequência Nominal

60 Hz

Tipo do Transformador

Imerso em óleo, completamente selado,   Dy11

Imerso em óleo, completamente selado,   Dy11

Tapping do Transformador

±2 × 2,5%

Tipo de Óleo do Transformador

Óleo mineral (sem PCB)

Tipo de Resfriamento do Transformador

ONAN

Eficiência Pico Mínima do Transformador

99% / Nível 1 / Nível 2 (opcional)

Tipo de RMU

Isolado a gás SF6, DCV ou CCV

Impedância (HV-LV1, LV2)

6,5%

8%

9,5%

Transformador Auxiliar

Tipo seco, 5 kVA, 800 Vca / 400 Vca,   Dyn11, nível H (personalizável)

UPS

1 kVA, 30 min (personalizável)

Proteção

Monitoramento e Proteção de

Transformadores

Nível óleo, temperatura do óleo, pressão   do óleo e relé Buchholz

Corrente Nominal de Interrupção de Curto-

circuito

20 kA / 3 s (Opcional: 25 kA / 1 s)

Proteção do Relé de Média Tensão

50 / 51, 50N / 51N

Proteção Contra Sobretensão em Baixa

Tensão

Tipo I+II

Grau de Proteção

IP54 para transformador de caixa inteira

IP68 para corpo do transformador

Grau Anticorrosivo

C4

Geral

Dimensões

6058 × 2896 × 2438 mm, contêiner HC   padrão de 20 pés

Peso

<15 T

<22 T

<27 T

Faixa de Temperatura

-25~+60℃

Umidade Relativa

0~95%

Altitude de Operação Máxima

2000 m

Protocolo de Comunicação

Modbus-RTU / Modbus-TCP / IEC104

Cor

RAL7035

Normas Aplicáveis

IEC 62271-200/202, EN 50588-1, IEC 60076,   IEC 61439-1
